產品概述

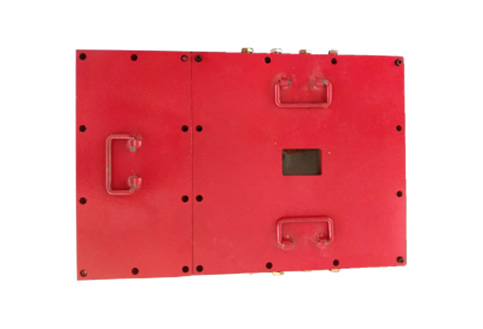

　　CECR擴展型皮站由 KT768（5G）-K 礦用隔爆型基站控制器（BBU）、KT768（5G）-J 礦用隔爆型基站接入器（FSW）和 KT768（5G）-F 礦用隔爆兼本安型基站（pRRU）3 部分組成，KT768（5G）-J 礦用隔爆型基站接入器設備作為 5G皮站的一個網元，需要配合KT768（5G）-K 礦用隔爆型基站控制器（BBU）以及KT768（5G）-F 礦用隔爆兼本安型基站（pRRU）使用。KT768（5G）-J 礦用隔爆型基站接入器（FSW）產品是遵循 3GPP 等相關標準，采用成熟的軟硬件平臺，主要適用于煤礦、化工廠、非煤礦山等場景覆蓋和有 5G 需求專網應用場景。


產品特點

級聯


　　支持與 BBU 星型連接或鏈型級聯，最大支持 2 級級聯。


小區射頻合并


　　一個KT768（5G）-J 礦用隔爆型基站接入器最大支持 8 個遠端射頻單元。支持將 8 個遠端射頻單元合并為 1 個小區。


小區分裂


　　可將下掛的遠端射頻單元分裂為 2 個小區，且 8 個遠端射頻單元可在兩個小區任意分配。


光電混合纜組網


　　通過光電混合纜與遠端射頻單元組網，最大拉遠距離 200 米。


前傳接口 Option8 切分和 eCPRI

　　主機單元和擴展單元間接口采用 Option8 切分方式，使用 eCPRI 協議。


擴展以太網交換機功能


　　KT768（5G）-J 礦用隔爆型基站接入器除了支持通過光電混合纜下掛 pRRU 外，還支持轉發 pRRU 下掛的 WLAN、物聯網模塊的以太網數據。



產品規格

系統特性

項目	描述
接口	2個25G回傳和級聯SFP28光口 2個10G回傳和級聯SFP+光口   8個10G 前傳SFP+光口 8個PoE供電口 1個GE調試電口（網口串口二合一）   1個4路干節點接口
防護等級	IP54
功耗（典型功耗）	55W（不含POE OUT）
噪聲功率等級	高溫小于45dBA，常溫小于40dBA
儲存溫度（℃)	-40℃～+70℃
工作溫度（℃）	-5℃～+55℃
相對濕度（非冷凝）	5% RH～95% RH
工作海拔	5000米

功能特性


屬性		說明
主要接口協議		eCPRI
切分方式		Option8
組網	星型連接	擴展單元應支持與皮站主機間星型連接，基帶單元星型連接擴展單元的
		數量為4個
	鏈型級聯	擴展單元間應支持鏈型級聯，級聯的數量為2個
	遠端射頻單元星型連接	擴展單元應支持與遠端射頻單元間星型連接，無論擴展單元是否被其他擴展單元鏈形級聯，一個擴展單元星型連接遠端射頻單元的數量不低于8 個
	最后一級擴展單元與主機單元最大拉遠距離	10km
小區分裂	分裂為1個小區	擴展單元至少支持連接8個遠端射頻單元，每8個遠端射頻單元至少支持1 個100MHz 2T2R NR小區
	分裂為2個小區	擴展單元至少支持連接8個遠端射頻單元，每4個遠端射頻單元至少支持1 個100MHz 2T2R NR小區
小區合并		同一擴展單元下遠端射頻單元射頻合并。同一擴展單元下8個遠端射頻單元可合并為1個小區。后續支持跨FSW射頻合并。
端口鏈路狀態檢測		檢測并上報上聯接口和下聯接口鏈路狀態信息，包括：速率和UP/DOWN
上聯速率		上聯和級聯接口分別支持10Gbps和25Gbps
以太網數據轉發功能		支持轉發pRRU下掛的如WIFI AP、IoT設備的以太網數據包。
從主機單元獲取時鐘		擴展單元應支持從與皮站主機之間的接口提取1588V2時鐘作為自身的時鐘參考
向遠端射頻單元提供時鐘		擴展單元應支持向遠端射頻單元通過接口提供時鐘同步，使遠端射頻單元時鐘與基帶時鐘同步
級聯時鐘		擴展單元應支持在級聯應用的情況下，從與上一級擴展單元的接口中提取時鐘
